라셀 편기는 1885년 영국 Red Gate가 발명하여 주로 래치침을 란제리,레이스,커튼,어망,공업용,산업용 등의 다양한 용도의 변화된 조직으로서 고부가가치 제품을 생산할 수 있는 전자제어장치가 부착된 최첨단 편기이다.
2. 분류 3. 편환형성장치 2-1. 1열침상(single needle bed) 1) 레이스용 라셀(Lace Raschel) 2) 커튼용 라셀(Curtain Raschel) 3) 탄성사용 라셀(Spandex Raschel) 4) 어망용 라셀(Fishing net Raschel) 5) 의류용 라셀(Jersey Raschel) 6) 자카드용 라셀(Jacquard Raschel) 2-2. 2열침상(double needle bed) 1) 의류용 라셀(Jersey Raschel) 2) 파일용 라셀(Pile Raschel) 3) 자루용 라셀(Tubular Raschel) 3. 편환형성장치 3-1. 편환형성요소 1) 편침(needle)사용편기에 따라서 래치침(설침)의 종류가 다양하며,다음 그림은 래치침의 구조를 나타낸 것이다
트리코트 편기의 가이드와 형태는 비슷하며 사용용도에 따라서 종류가 다양하다
3) 스티치 코움(stitch comb)보통 1˝블록에 주입하여 제작 되어,래치가 튀어 오르는 것을 방지하기 위하여 선단의 구멍에는 와이어가 통하고 있다.

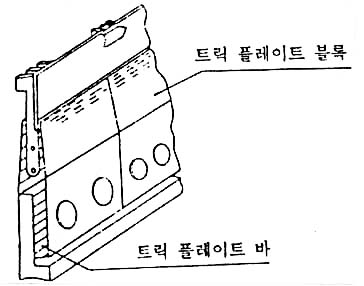

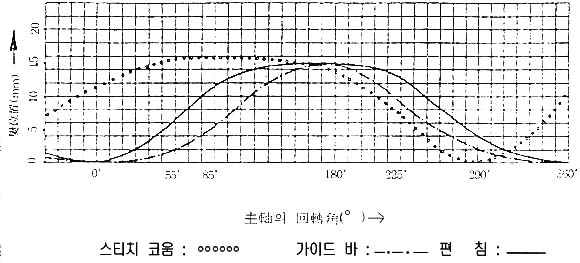

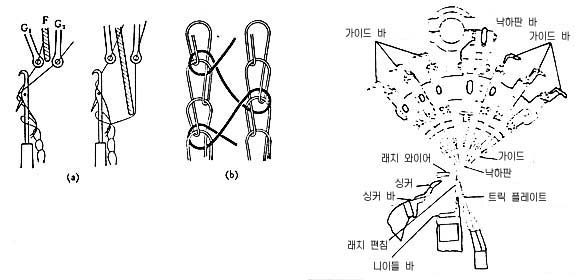

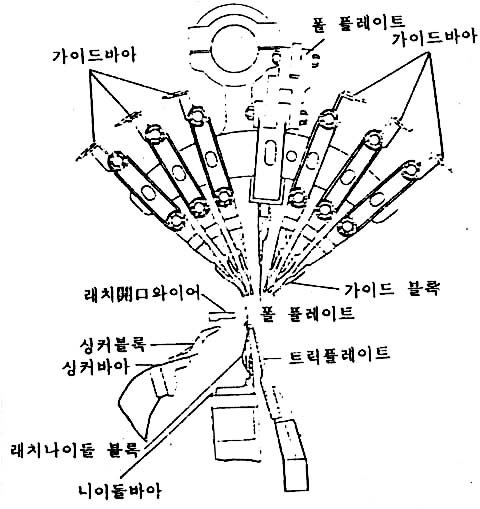

편환형성은 트릭 플레이트 상단에서 이루어지고,래치침은 침구 사이를 상하운동을 하므로 편침과의 관계는 대단히 중요하다.

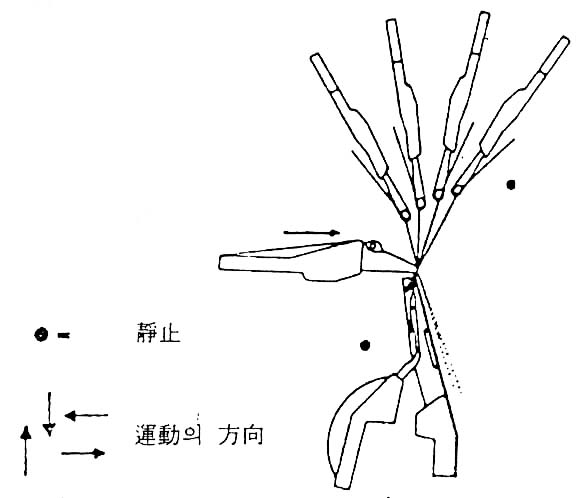

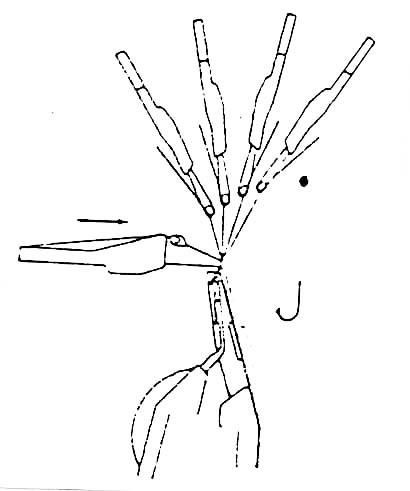

래치침은 최저위치에 있고 스티치 코움은 앞쪽으로 움직이고 가이드는 앞쪽위치에 있다.

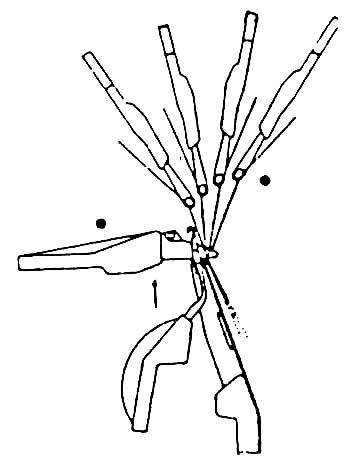

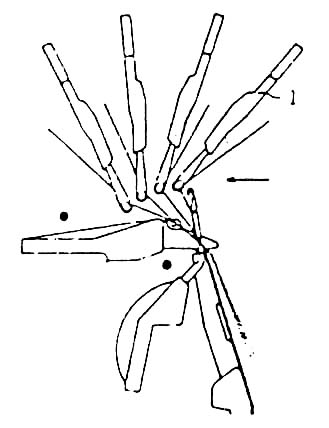

래치침은 상승하고 스티치 코움은 앞쪽위치에 머물며 실을 파지하고,최후의 루우프가 래치를 열게하여 언더래핑은 완료된다.

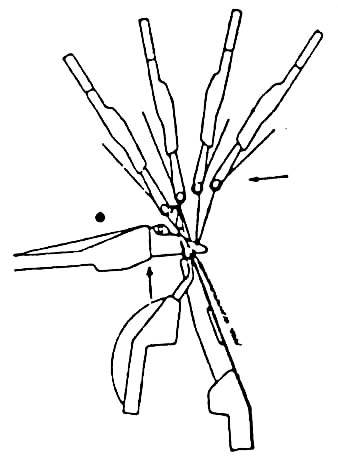

래치침이 상승함에 따라 구편환은 래치를 열면서 래치 와이어에 의해 래치가 닫히는 것을 방지하며,가이드 바는 백스윙을 한다.
모든 가이드 바는 최후부 위치에서 백스윙이 종료됨과 동시에 편환을 형성한뒤 오버 래핑이 시작되고 스티치 코움은 편침에서 후퇴한다.

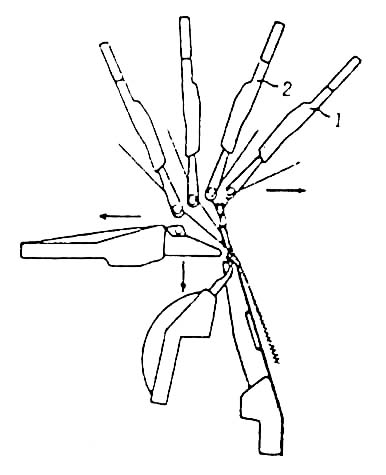

가이드 바 1과2의 실은 편침 상부에 걸리어 훅 내로 미끄러져 들어가며 편침은 하강하기 시작하고 가이드 바는 오버 래핑한 다음 프런트 스윙을 한다.

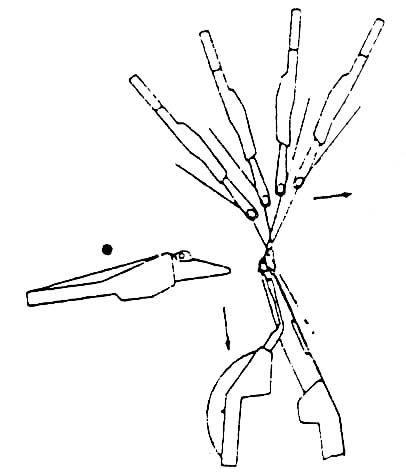

가이드 바가 프런트 스윙함에 따라 래치침은 하강하고,트릭 플레이트에 지지되어 있던 구편환은 래치를 닫으면서 닫혀진 래치 위에 얹힌다.
편침이 최저위치로 하강하면 구편환이 트릭 플레이트의 작용으로 편침에서 탈출하고 훅 속에서 신편환이 형성되고,녹-오버 직전에 가이드 바는 언더 래핑을 시작한다.

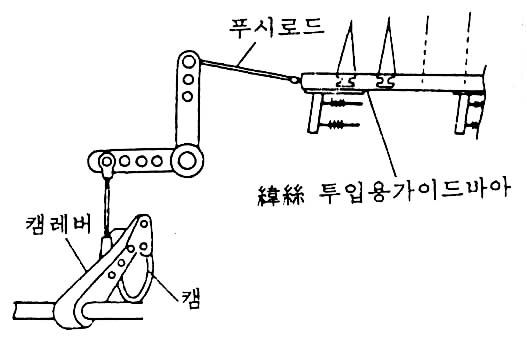

[소폭 위사삽입 장치]
[편기 전폭 위사삽입 장치]

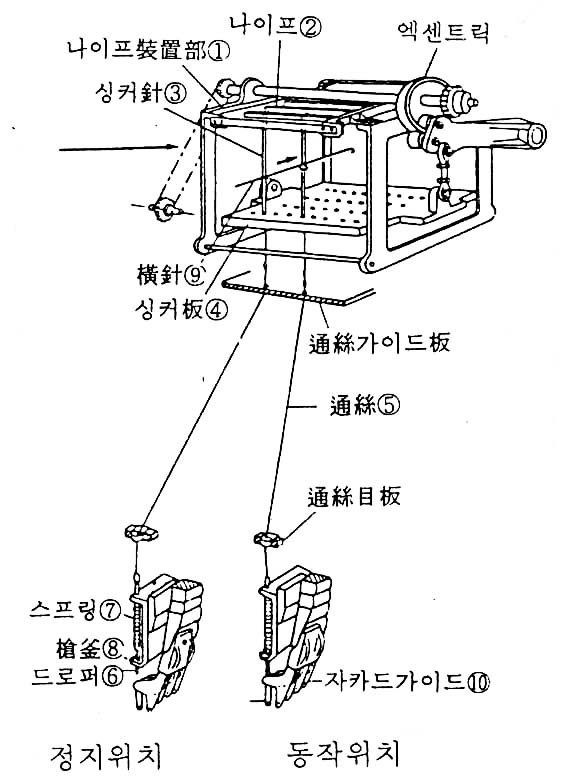

[드롭퍼 선별식에 의한 자카드 장치]
