섬유개론
1. 조직도 기호법
1-1. 표기법
1) Leicester식:Single knit 조직에 편리
2) 편방도식:Double knit 조직에 편리
3) R.G.T식(萬國式)
4) D.IN식
5) J.I.S식 手編記號
6) Knitting diagram system
2. 조직
2-1. 기본편조직
1) 평편조직(plain stitch)
(1) 1열침상(pingle cylinder)에서 편성할 수 있는 가장 간단한 편조직이다
(2) 표면 루우프와 이면 루우프가 분명하게 구분된다
(3) 표면은 브이(V)형,이면은 반원(∩)형으로 나타난다
(4) 편성시 편침의 훅(hook)측에서 이루어지는 편환이 표면 루우프이고,
반대측에서 이루어지는 것이 이면 루우프이다
(5) 용도:외의,셔츠,드레스,장갑,모자,산업자재 등에 이용된다

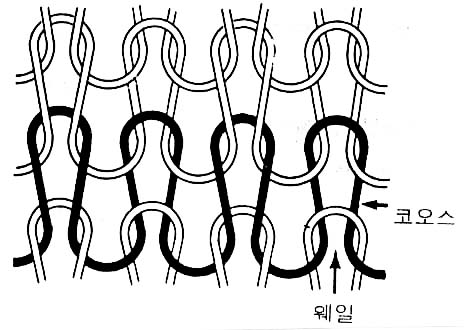

(6) 루우프 구성도
-
① 표면 루우프(tace loop)
⊙ 조직도
-
② 이면 루우프(back loop)
⊙ 조직도
-

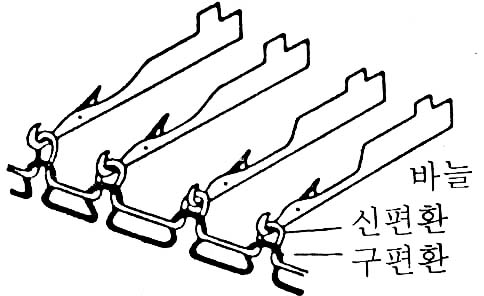

③ 입체도
2) 리브조직(rib stitch)
(1) 2열침상(rial-cylinder)의 편기에서 편성할 수 있는 편조직으로 리브편기 또는 후라이스
편기 라고도 한다
(2) 다이얼 편침과 실린더 편침이 서로 엇갈리게 배치된 리브 게이팅(rlb gating)
형태를 나타낸다
(3) 각 침상의 편침은 서로 1:1로 교차 배열되고 다이얼침(상침)과 실린더침(하침)은 서로
직각으로 교차하면서 편성운동을 한다
(4) 표면과 이면의 외관이 동일하고 표면과 이면이 웨일 방향으로 교차한 조직이고 코오스
방향으로 신축성이 크다
(5) 1×1 리브편을 기본으로하여 2×2,3×1 리브편 등의 변화조직을 편성할 수 있다
(6) 용도:내.외의,스웨터,단,소매,깃 등의 부속품에 이용된다

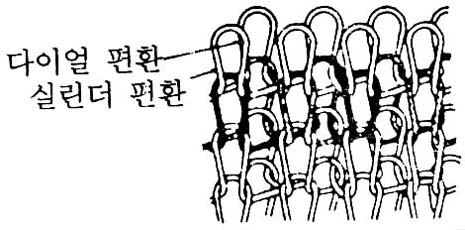

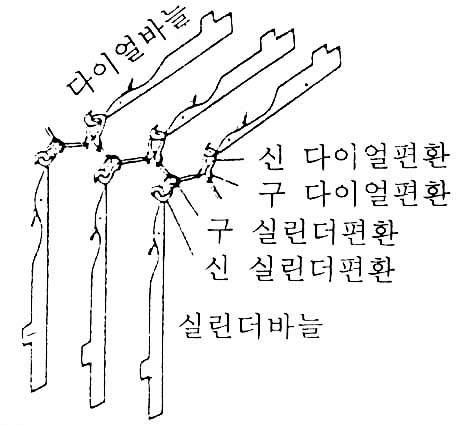

(7) 루우프 구성도
⊙ 조직도
3) 양면조직(Interlock stitch)
(1) 2열침상(dial-cylinder)의 편기에서 편성할 수 있는 편조직이다
(2) 다이얼 편침과 실린더 편침이 서로 마주보게 배치된 인터록 게이팅(interlock gating)이다
(3) 이면 루우프가 보이지않기 때문에 2개의 리브를 결합한것처럼 보이므로 더블 리브조직
(double rib stitch)이라 부른다
(4) 표면 루우프만 보이므로 2코오스 로서 1코오스가 형성된다
(5) 다른조직에 비해서 신축성이 적고 치밀하고 두껍기 때문에 인터록 편기 또는 스므스
(smooth)편기 라고도 한다
(6) 용도: 내,외의 등에 이용된다

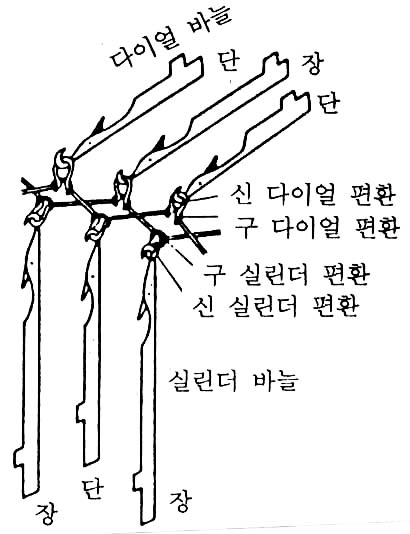

(7) 루우프 구성도

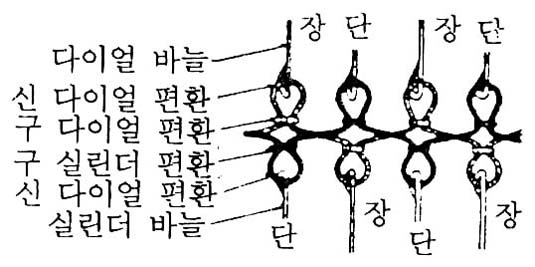

[편방도식]
[조직도]
[입체도]
4) 펄조직(purl stitch)

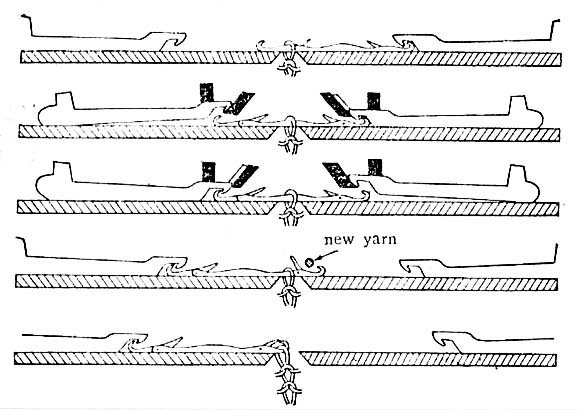

(1) 2열침상(2 cylinder)의 편기에서 편성할 수 있는 편조직이다
(2) 2개의 실린더 중에서 상부 실린더가 다이얼 편침의 다이얼 역할을 한다
(3) 편침이 상부 실린더로 들어갈때는 편침 하부의 훅에서,하부 실린더로 들어갈때는 편침
상부의 훅에서 편환을 형성한다
(4) 평편조직의 표면과 이면 루우프가 코오스 방향으로 교차 배열한 편조직이다
(5) 양두침을 사용하고 양말편기에서는 링크스 편조직(links ＆ links stitch)이라고 부른다
(6) 용도:스웨터,양말,아동복 등에 이용된다

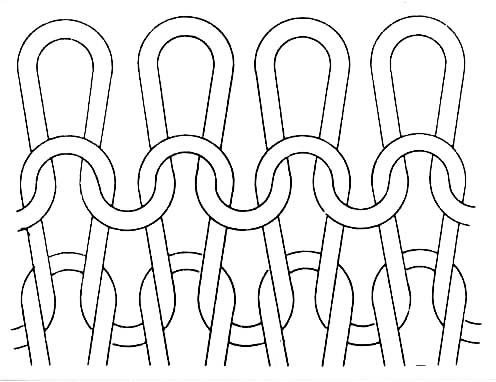

(7) 루우프 구성도
⊙ 조직도
[입체도]
2-2. 응용조직
1) 편성캠의 조작에 의한 응용편조직
2) 급사방법에 의한 응용편조직
3) 편침 배치에 의한 응용편조직
4) 루우프의 이동에 의한 응용편조직
2-3. 변화조직
1) 평편편조직의 기본에 의한 변화편조직
2) 리브편조직의 기본에 의한 변화편조직
3) 양면편조직의 기본에 의한 변화편조직
4) 펄편조직의 기본에 의한 변화편조직
