1. 개요

횡편기는 1863년 미국의 아이작 월리암(Lamb,Issac William)이 발명한 것으로,구조는 두 편침상이 90°∼100°의 각도로 지붕모양을 하고 있으며,편성할 수 있는 편조직이 광범위하며,또한 이용면에서도 제품을 다양화 시킬수 있는 기계로 편기들 중에서 가장 실용성이 높은 평형편기이다.

2.분류 2-1. 구동 방법에 의한 분류 1) 수동 횡편기

핸들을 작업자의 손에 의하여 좌우로 움직이게 하면서 또한 편사의 교체,편침의 조작, 편환밀도의 변화조정 등이 손조작으로 수행되는 편기

2) 반자동 횡편기

편성시 손조작이 어느정도 필요로하는 편기

3) 자동 횡편기

수동회전 방식이 동력으로 회전하는 편기

(1) 캐리지의 운전 (2) 급사되는 편사의 교체 (3) 편환밀도의 변화를 위한 캠의 조정 (4) 편조직 변화를 위한 각 캠의 조정(편성 3위치) (5) 내로잉(narrowing) 조작 (6) 자카드(jacquard) 조작 (7) 랙킹(racking) (8) 소요편성장의 조정과 회수계 장비 (9) 편성물의 권취 (10) 무단변속 (11) 편환밀도 증감을 위한 편침의 조작 (12) 선침의 변환 2-2. 침상 길이에 따른 분류 1) 소형 횡편기

침상 길이가 19.05㎝(7.5″)∼40.64㎝(16〃)인 편기

2) 대형 횡편기

침상 길이가 40.64㎝(16〃) 이상인 편기

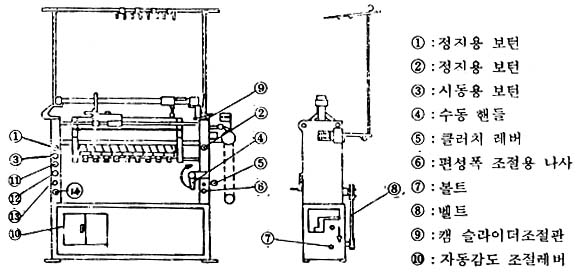

3. 구조 3-1. 기계식 전자동 횡편기 1) 개요 (1) 제어 체인,슬라이더의 편성캠 블록 및 보조제어 캠과 체인지오버드럼 등으로 구성된 편조직 및 편환장을 조절할 수 있으며,국내에서 시판되고 있는 스티치 트랜스퍼장치가 부착된 자동 반성형식 편기이다. (2) 캐리지 운동은 크랭크축으로 부터 전동되며 무단변속기어를 통해서 운전되며 캐리지의 운동폭도 10∼32˝내에서 조절이 가능하여 최소 캐리지폭으로 주어진 편성물을 편성할 수 있게 되어 있다. 2) 운전(조작)방법 (1) 자동 운전인 경우 편기의 시동은 왼쪽에 부착된 시동용 보턴 ③을 눌러줘 시동시키며,정지시는 정지용 보턴 ① 또는 ②를 눌러줘 정지시킨다.

(2) 수동 운전인 경우

1. ① 수동핸들 밑에 붙어있는 클러치 보턴을 눌러 클러치를 분리시킨다.
2. ② 시동용 보턴 ⑭를 눌러 모터가 돌아가는가를 확인한다.
3. ③ 클러치레버 ⑤를 위로 올린다.
4. ④ 수동핸들을 안쪽으로 밀어넣고 시계방향으로 오른쪽으로 돌린다.
5. ⑤ 수동서 자동운전으로 바꿀때는 수동핸들을 앞으로 잡아당긴 다음에 시동시킨다.

(3) 드럼체인장치와 그 취급 및 조작방법

1. ① 회전체인들은 체인들간을 서로 구별하기 쉽게 다른 색깔의 체인을 사용한다.
2. ② 절체체인의 작동제어 포올은 1개로 절체 체인을 1매듭 돌린다.
3. ③ 주회전 코오스수의 늘이기와 줄이기를 한다.

(4) 회전체인의 취급과 조정방법

1. ① 회전체인을 운전후 재편성이나 기타의 목적으로 운전위치로 셋팅시킨다.
2. ② 절약체인 사용시에는 사용순서에 의한 위치로 셋팅시킨다.
3. ③ 코오스 급사 릴레이를 조정한다.

(5) 절체드럼과 절체제어블록의 조정방법

1. ① 편성중에 권취조건을 균일하게 하기위해서는 각 보조권취로울러를 조정한다.
2. ② 절체드럼의 2열째,슬라이더의 제어.
3. ③ 절체드럼의 3열째,권취로울러의 일시정지.
4. ④ 절체드럼의 4열째,밀라노리브편,라벤편의 편성.
5. ⑤ 절체드럼의 5열째,변속.

(6) 평편성을 위한 캠구조와 슬라이더 돌기판의 조정 (7) 리브편성을 위한 캠구조와 슬라이더 돌기판 조정 (8) 슬라이더 돌기판의 조정 (9) 평편성을 위한 캠 작동핀의 위치조정 (10) 평편성용 올림캠,라벤캠 및 슬라이더의 위치와 작동조정 (11) 단말기 캠(racking cam)과 편환밀도의 조정 (12) 캐리지 작동의 조정 3-2. 전자식 전자동 횡편기 1) 개요 2) 편성구조 3) 부분별 운동 4) 녹-오버 비트(knock-over bits)의 교체 5) 버어즈 비트(verge bit)의 교체 6) 싱크로성(synchronization)의 제어 (1) 두 개의 싱크로나이저(synchroniger) 부착 (2) 광학원리에 의하여 편침이나 기타 주어진 제어를 위한 명령을 보내주는 역할 3-3. 전자식 전자동 횡편기 1) 개요

일본(SHIMA SEIKI사)에서 개발된 니트와 트랜스퍼(transfer)을 동시에 수행 가능하고 규격범위가 크게 신장되고 성력화가 된 편기이다.

2) 편성구조 (1) 캐리지부

편성을 수행하는 니들 잭(needle jack) 등의 동작을 제어

1. ① 편환밀도조절장치
2. ② 내림캠장치
3. ③ 선침장치

(2) 편성제어부

다종다양한 선침기능 가능

1. ① 선침 엑튜에이터 장치
2. ② 프레서 장치
3. ③ 실렉터 잭 장치
4. ④ 니들 잭의 작용과 부작용 위치 장치

(3) 편성 캠의 동작

1. ① 일반적인 고정웰트 프레서의 동작
2. ② 하프 프레서(가동웰트 프레서)의 동작
3. ③ 턱 프레서의 동작
4. ④ 편환옮김(transferring)
5. ⑤ 편환의 옮겨받음
6. ⑥ 편환옮아옴의 자동받음

(4) 편성제어

최신의 마이크로 컴퓨터가 이용

1. ① 편성중에 코오스 수 및 기타 필요한 자료들이 자동적으로 표시부에 비침
2. ② 필요한 자료가 기억부에 입력 및 저장

(5) 키이 유니트 내의 스위치

1. ① 편성폭의 변경
2. ② 게이지의 설정
3. ③ 백 래시(back lash)의 보정
4. ④ 랙킹 보정

(6) 기억조작부

1. ① 키이 보오드(key board)
     ⊙ 10 진(進) 키이:자료입력 테이프로부터 자료의 읽음 등에 이용
     ⊙ 작동(function) 키이:동작상태를 지정하는 키이
2. ② 운전부 표시
     ⊙ 매수계(枚數計):매수계 종류,설정치,현재치가 표시
     ⊙ SET(설장치):편성코져 하는 필요한 단위수를 표시
     ⊙ CNT(현재치):현재까지 편성 완료한 수 표시

4. 각부분 조정방법 4-1. 침상의 설치 1) 뒤 침상을 수평기로서 수평이 되게 설치한다. 2) 간격을 유지하여 너트를 죄어 앞 침상을 설치한다. 4-2. 편도(編度)와 캠의 위치조정 1) 조직과 실의 섬도에 따라 스티치 캠의 위치를 결정해야 한다. 2) 캠의 위치가 낮을수로 바늘의 하강거리의 증가,루우프 크기의 증가,밀도는 감소한다. 4-3. 밀도(loop)의 조정 1) 눈금판에 의해서 편포의 밀도를 조정한다. 2) 밀도 조정은 스티치 캠에 고정되거나,스티치 캠 기둥을 위아래로 움직이면서 스티치 조정침을 눈금판에 맞춘다. 4-4. 캠 장치 1) 캠은 침상에 위치한 편침을 니트,턱크,웰트동작 등을 조정한다. 2) 보통 클리어링 캠,센터 캠,가이드 캠,스티치 캠 등으로 되어있다. 4-5. 급사수 위치의 조정 1) 양침상의 편침이 올라가서 교차하는 수직선 위에 있게한다. 2) 열려진 래치가 닫힐 때 급사구에 접촉되지 않게 조정한다. 3) 양침상의 중심에서 상하,좌우로 침상의 끝과 나란하게 조정한다. 4-6. 솔(brush) 위치 조정 1) 캐리지를 움직이면서 편침을 가장 높은 위치까지 상승시킨다. 2) 솔집대의 조임 너트를 약간 푼다. 3) 열려진 래치와 훅에 약간 닿을 정도로 솔집대를 위아래로 움직인다. 4) 솔집대의 조임 너트를 조인다.
