1. 개요 1-1. 제조원리 및 공정 1) 정의 (1) 경사빔에서 송출된 여러가닥의 실이 각각 대응하는 편침에 세로로 공급하여 편환이 얽혀서 편포를 형성하는 공정이다. (2) 웨일(wale) 방향으로 수많은 편사가 지정된 편침에 같은동작으로 일시에 공급되어 편포를 형성한다. 2) 공정

원사⇒정경⇒편직⇒염색,가공⇒봉제

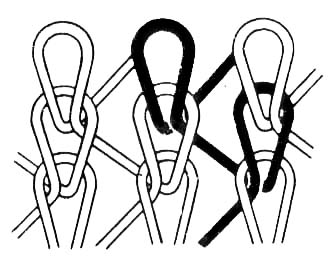

3) 편환구성도

1-2. 원사의 구비조건 1) 모우가 적을 것 2) 유연하고 표면이 균제할 것 3) 집속성이 양호할 것 4) 섬도가 균일할 것 5) 사장이 일정할 것 6) 권취모양이 양호할 것 7) 정전기의 발생이 적을 것 8) 편성에 견딜 수 있는 정도의 강,신도를 유지할 것 2. 정경공정 2-1. 정경의 개요

경편은 수많은 실을 일시에 편침에 급사해야하므로 설계된 필요한 본수대로 정경작업을 해야하며 정경작업은 편직작업의 준비단계이므로 대단히 중요하며,“Warping is about 90% of knitting”이란 말과같이 경편공정의 품질의 양부를 결정하는 제일 중요한 공정이다

2-2. 정경의 목적 1) 경편생지의 설계에 따라 필요한 정경본수를 소정의 빔(Beam)에 균등한 장력으로 필요한 실의 길이를 설정하여 권취한다 2) 원사의 불량부분을 제거한다 3) 오일링(Oiling) 및 정전기 제거를 한다 4) 실의 풀림을 용이하게 한다 2-3. 정경 작업시 주의사항 1) 정경본수,섬도,정경사장 및 회전수의 검토 2) 원사의 규격 및 용도에 따른 정경사속 결정 3) 실과 실의 연결상태 확인 4) 정확한 장력(tension) 조정 5) 실의 로트 번호 확인 6) 적정한 세퍼레이터 사용 7) 각부위 작동여부 확인후 정상가동 2-4. 정경빔의 형태 1) 빔의 규격(＂)

14×14, 21×21, 21×30, 21×42, 30×30, 30×42 등

2) 빔의 성능 (1) 강도가 높은 알루미늄으로 제작 (2) 양쪽 플렌지는 특수용접 처리 (3) 사용용도에 따른 적절한 빔의 제작 2-5. 빔 취급시 주의사항 1) 공빔 관리 철저 2) 빔의 플렌지를 사포(sand paper)나 신나로서 철저히 청소할 것 3) 빔에 오염,기름때,손때 등의 부착방지를 위한 작업자의 청결 4) 빔 운반시 서로 부닺히지 않도록 조심할 것 5) 빔 스토커(beam stocker) 설치로 규격대로 빔의 적재 및 정돈 3. 정경기 3-1. 정경기의 구비조건 1) 빔의 처음부터 끝까지의 사속과 장력이 항상 일정하여야 되며 일정한 정경길이를 유지하여 권취기 끝날때는 자동으로 멈추어야 한다 2) 실의 주행은 평행하며 표면은 평탄하고 균일하게 정경되어야 한다 3) 회전수의 변동이 없어야만 일정 장력 유지가 가능하므로 회전수 변동 유무가 정경기 성능을 좌우한다 4) 사속의 변경이 용이해야 한다 5) 빔의 탈착이 편리해야 한다 6) 취급방법이 간단하고 고장이 적어야 한다 7) 각 소재에 따라 공통으로 활용되어야 한다 3-2. 크릴(creel)의 구분 1) 위인식 크릴:원사 패키지의 실을 가로방향으로 풀어내는 방법 2) 경인식 크릴:원사 패키지의 실을 세로방향으로 풀내는 방법 (1) 내측식:원사 패키지를 크릴의 안쪽방향으로 풀어내는 방식 (2) 외측식:원사 패키지를 크릴의 바깥방향으로 풀어내는 방식

1. ① 싱글 크릴(single creel):사장력조정장치에 원사 패키지를 1개만 거는것
2. ② 메거진 크릴(magarzine creel):사장력조정장치에 원사 패키지를 2개만 거는것
3. ③ 트렉 메가진 크릴(turret magazine creel):원사 패키지를 2개 이상을 거는것
4. ④ 턴 테이블 크릴(turn table creel):크릴의 프레임(frame)이 회전하여서 사용되는 원사와 새로운 원사를 교체하는 방식으로 업체에서 사용되고 있음

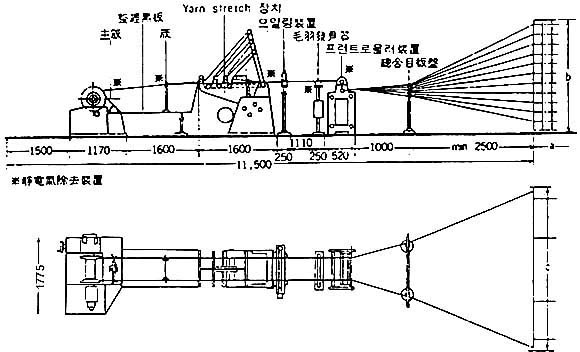

3-3. 부속장치 1) 정경기의 제조회사와 공장의 설치면적에 따라 다소 차이가나며 가능한 한 원사에 무리를 주지않고 장력의 변동이 없어야한다 2) 주요공정 (1) 프런트 로울러:2본의 로울러로 소극적으로 회전하면서 장력 조정 역할을 한다 (2) 모우발견기:전자광학적으로 실의 모우나 엉킴을 발견하여 자동정지 시키는것 (3) 절사탐지기:전자광학적으로 주행하는 실의 절사를 발견하여 자동정지시키는것 (4) 오일링장치:편사에 유제(coning oil)를 가하여 편성성을 좋게하기 위한 공정 (5) 얀 스트레치 장치:모우,절사를 감지하지 못하였을 때를 대비하여 필요한 장치 (6) 제전장치:침의 첨단에서 방전시켜 이온화에 의해 중화시켜 제전시키는 장치 (7) 메인 세퍼레이터:정경본수÷사용빔의 내측폭(˝)에 의거 정확한 매수를 사용 3) 정경기의 배치 및 치수도

1) 총경사본수 = 편기폭×게이지×가이드바 수=사용빔 수×크릴본수 2) 크릴본수 = 총경사본수÷사용빔 수 3) 사용빔 수 = 편기폭÷빔규격 4) 정경시간(min) = 정경사장÷정경사속                            원사의 순수중량×9000
(5) 사장(m) = ------------------------------
                                        데니어                                 가동시간×정경사속×정경본수×데니어
(6) 1일생산량(g) = -------------------------------------- ×가동율
                                                        9000
                                           전체 정경사장
(7) 순수가동률(% ) = ------------------------ ×100
                                    순수가동시간×정경사속
