변화조직(變化組織, Fancy weave)을 유도조직(誘導組織, Derivative weave)이라고도 하며, 기초 조직인 평직(平織), 능직(綾織), 주자직(朱子織)을 원조직으로 하여 독립된 변화나 이의 혼합으로 작성된 조직을 말한다.
1. 변화평직(變化平織, Fancy plain weave)변화평직은 평직을 원조직으로 하여 작성된 조직도로서 평직을 변화시킨 조직이다.

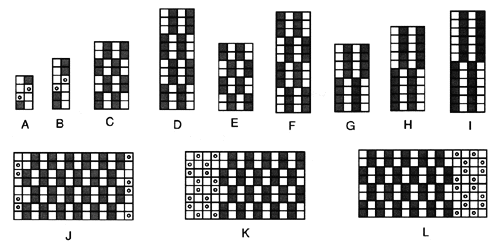

1) 무직(畝織, Rib weave)평직을 원조직으로 하여 경사 또는 위사 방향으로 조직 점을 1올 이상 확대시켜 작성한 조직을 말한다.
[(그림6-1) 경 무직]
평직을 원조직으로 하여 경사 방향으로 조직 점을 1올 이상 확대시켜 위사방향으로 이랑의 효과를 나타낸 조직이다.
(2) 위 무직(緯 畝織, Weft rib weave)평직을 원조직으로 하여 위사 방향으로 조직 점을 1올 이상 확대시켜 경사 방향으로 이랑의 효과를 나타낸 조직이다.
[(그림6-2) 위 무직]
경,위무직을 혼합하여 나타낸 조직으로 (그림6-3)은 변화무직을 나타낸 것이다
[(그림6-3) 변화 무직]
평직을 원조직으로 하여 경,위 양방향으로 조직 점을 1올 이상 확대시켜 나타낸 조직이다.

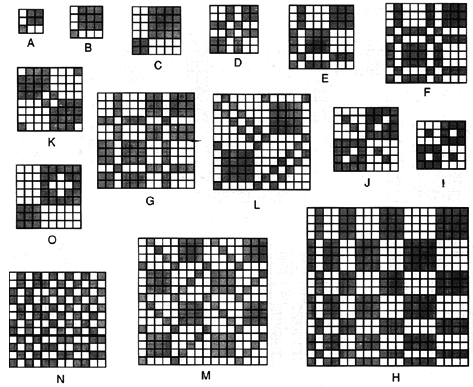

3) 결합무직(結合畝織, Union rib weave)결합무직은 정무직에서 경사 또는 위사가 길게 떠서 직물에 실이 몰리는 것을 막기 위하여 교차점이 많은 조직을 더하여 주는 것이다. 응용에서는 교차점을 노출시켜 무늬를 사용할 때도 있다. (그림6-5)는 여러 가지 결합무직을 설명한 것이다.
[(그림6-4) 정무직]
[(그림6-5) 결합무직]

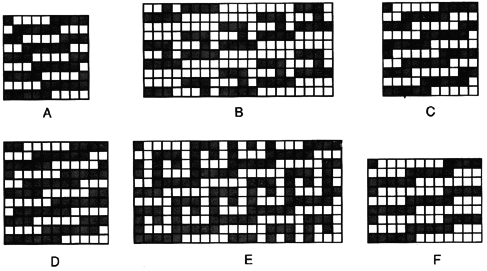

정 무직을 포함한 여러 가지 무직을 한 의장지에 섞어 만든 것이며 그림 6-6은 장식 무직을 나타낸 것이다.
[(그림6-6) 장식 무직]
일 완전조직의 크기를 짝수로 하고 원하는 각종 무직을 의장지에 우선 절반만 기입하고 난 뒤 중앙선을 기준으로 기입된 조직 점과 서로 상반되게 기입하는 조직이다.
[(그림6-7) 철합 무직]

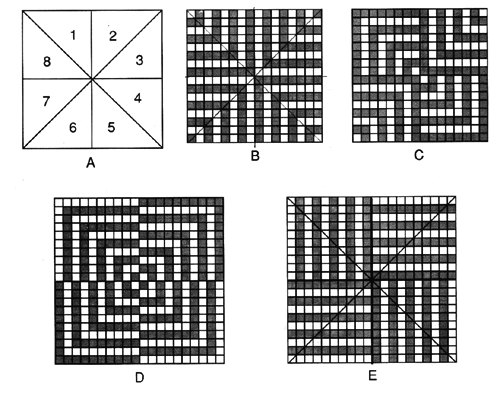

일 완전조직의 크기가 4의 배수로 구성되며 의장지를 8등분하여 경,위 무직을 한 의장지에 나타낸 조직이다.
[(그림6-8) 장식 무직]

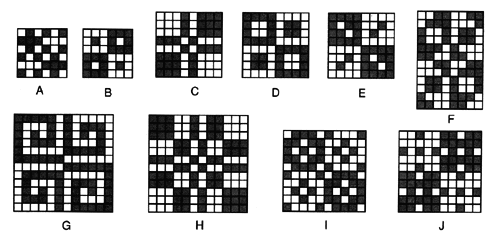

모사직은 정무직의 네 모서리를 바꾸어 직물바닥에 작은 구멍이 생겨 여름용 옷감, 커튼감 등에 쓰인다.
구멍은 바디살을 이용하면 뚜렷하게 나타나므로 조직에 따라 세올 또는 네올씩 끼운다. 구멍을 크게 하기 위하여 몇 개마다 바디살을 건너 끼울때도 있으나 건너뛰는 수는 역시 무늬에 따라 다르다.
구멍이 만들어진 조직은 직물이 엉성하게 되므로 교차점이 많은 바닥조직으로 사용하여 직물을

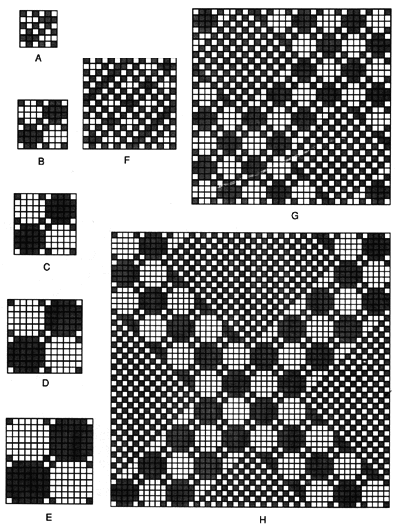

튼튼하게 만든다. (그림6-9)의 A∼E는 구멍이 만들어지는 의사직의 기본조직이다. A는 바디 한 살에 세 올씩 끼워야 하며 B는 네 올씩, C는 다섯 올씩 끼운다. D는 세 올씩 끼울 때와 여섯 올씩 끼울 때 가 있으나 반드시 경부조직과 위부조직의 경계는 바디살로 뚜렷이 구분하도록 한다. 경부조직은 경부대로 위부조직은 위부대로 실이 몰려 바디살로 구멍을 뚜렷하게 하고 조직의 모서리에서 구멍이 생기도록 하는 것이다. F∼H는 교차점이 많은 조직을 사용하여 작성된 조직이다. F는 평직의 바닥에 능직을 넣고 A의 조직을 빗금의 방향으로 기입한 것이다. G는 평직바닥에 B의 조직을 능형으로 기입한 것이며 H는 C의 의장도를 능형으로 기입하였다. 모사직은 경사가 꼬여 제직되는 사직(斜織)이나 여직과 비슷하다. 따라서 이것을 의사직(擬紗織), 모방사직(模倣紗織), 의려직 등의 명칭이 있다.
[(그림6-9) 모사직]
변화능직은 정칙능직을 원 조직으로 하여 작성된 조직도로서 정칙능직을 변화시킨 조직이다.
1) 급 능직(急綾織, Steel twill weaves)급 능직은 정칙능직을 원 조직으로 하여 경사를 한 칸 이상 건너서 작성하며 정칙능직보다 능선의 각도가 높은 각도를 나타내는 조직이다.
(1) 63도 능직정칙 능직을 원 조직으로 하여 경사 방향으로 경사를 한 칸 건너서 작성 또는 정칙 능직의 경사를 한 올 두고 한 올 빼는 것의 반복이다.
[(그림6-10) 63도 능직]
정칙 능직을 원 조직으로 하여 경사 방향으로 경사를 두 칸 건너서 작성 또는 정칙 능직의 경사를 한 올 두고 두 올 빼는 것의 반복이다. 이 조직은 경사의 변화이므로 원조직의 작성은 경사방향으로 한다. 정칙능직의 크기가 3의 배수일 때 한 줄을 기입하고 두 줄을 건너뛰니까 3분의 1로 줄어들고 원조직의 크기가 3의 배수가 아닐 때는 정칙능직의 크기와 같아진다. <그림6-11>은 이 조직을 나타낸 것이다.
[(그림6-11) 70도 능직]
정칙 능직을 원 조직으로 하여 경사 방향으로 경사를 세 칸 건너서 작성 또는 정칙 능직의 경사를 한 올 두고 세 올 빼는 것의 반복이다. (그림6-12)는 이 조직을 나타낸 것이다.
[(그림6-12) 75도 능직]
완 능직은 정칙능직을 원 조직으로 하여 위사를 한 칸 이상 건너서 작성하며 정칙능직보다 능선의 각도가 낮은 각도를 나타내는 조직이다.
(1) 27도 능직정칙 능직을 원 조직으로 하여 위사방향으로 위사를 한 칸 건너서 작성 또는 정칙 능직의 위사를 한 올 두고 한 올 빼는 것의 반복이다.
[(그림6-13) 27도 능직]
정칙 능직을 원 조직으로 하여 위사 방향으로 위사를 두 칸 건너서 작성 또는 정칙 능직의 위사를 한 올 두고 두 올 빼는 것의 반복이다.
[(그림6-14) 20도 능직]
정칙 능직을 원 조직으로 하여 위사 방향으로 위사를 세 칸 건너서 작성 또는 정칙 능직의 위사를 한 올 두고 세 올 빼는 것의 반복이다.
[(그림6-15) 15도 능직]

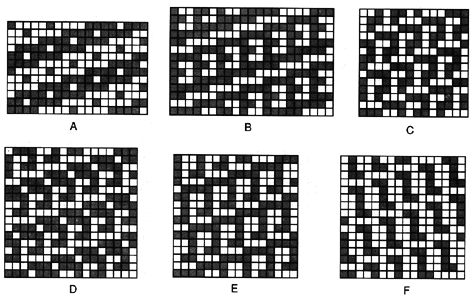

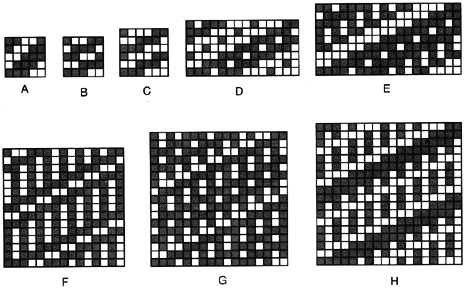

두 개이상의 정칙 능직을 원 조직으로 하여 경사는 경사끼리 위사는 위사끼리 서로 순서적으로 혼합하여 작성한 조직이다. 위사를 응용하면 결합급능직이 얻어지고 경사를 응용하면 결합완능직이 이루어진다. 늘어놓은 수에 따라 여러 가지 각도의 생김이 나타난다. 결합급능직은 위사의 변화이므로 원조직은 옆으로 기입하고 결합완능직은 원조직을 경사방향으로 작성한다. (그림6-16)은 결합급능직과 결합완능직의 조직도를 나타낸 것이다.
[(그림6-16) 결합 능직]

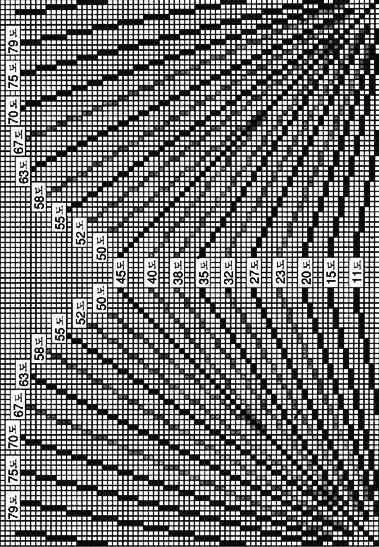

[(그림6-17) 능직의 명칭]

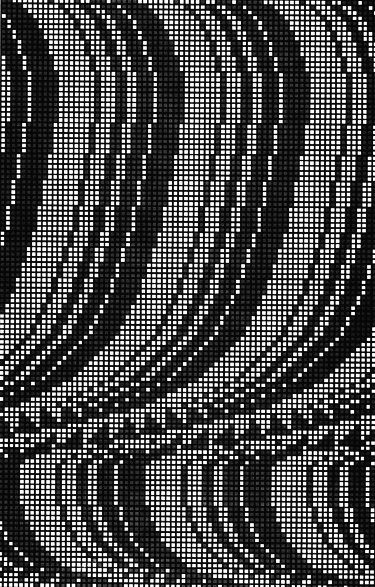

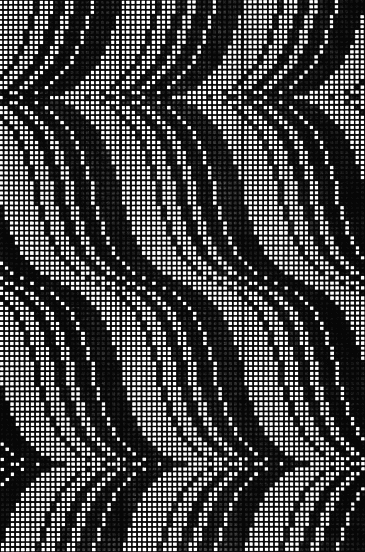

이 조직은 정칙능직과 여러 가지 급능직의 조직, 여러 가지 완능직의 조직을 한 의장지에 기입하여 무늬가 굴곡으로 된 것이다. 기입하는 방법은 어떠한 무늬에 대한 윤곽을 나타내기 위하여 급능직에서 조금씩 각도가 작은 것으로 골라 섞어가든지 완능직으로부터 급능직이 되게 섞어 놓는다. 굴곡능직을 곡사문(曲斜紋), 곡능직(曲綾織)이라고도 한다.
[(그림6-18) 굴곡능직(1)]
[(그림6-19) 굴곡능직(2)]
[(그림6-20) 굴곡능직(3)]
정칙 능직을 원 조직으로 하여 조직의 일부는 그대로 두고 일부는 빼고 다시 일부는 그대로 두는 식으로 작성한 조직을 말한다. 1차 기입 후 2차 기입시에 가능하면 조직점의 위치에 위부점이 오고 위부점의 위치에 조직점이 오도록 한다. 복잡한 무늬 또는 특수한 때에는 예외도 있다.
(1) 경비능직(經飛綾織, Warp skip twill)정칙능직을 원조직으로 하여 경사만 어떤 수를 놓고 어떤 수를 빼는 것을 계속하여 무늬가 생기도록 하는 조직이다. 경사에만 변화가 있고 위사에는 변화가 없다. 원조직인 정칙능직은 경사변화이므로 경사방향으로 작성한다.
[(그림6-21) 경 비능직]
정칙능직을 위사의 변화로 구한다. 원조직은 옆으로 작성하며 일완전의 크기는 위사의 수가 정해지고 경사의 수는 원조직 그대로이다.
[(그림6-22) 위 비능직]
정칙능직을 사용하여 한 의장도에 경비능지과 위비능직을 동시에 기입한 조직이다.
[(그림6-23) 경위 비능직]
원 조직인 정칙 능직을 짝수로 하여 반을 그대로 기입하고 나머지 반은 중간 조직이 끝으로 가고 끝 조직이 중간으로 오도록 순차적으로 작성하는 조직이다.
(1) 경 파능직(經 破綾織, Warp broken twill weaves)원조직의 크기를 짝수로 하여 왼쪽 반을 정칙능직으로 기입하고 오른쪽 반은 정칙능직의 끝이 중간에 오고 중간조직은 끝으로 가서 능선이 반대가 된다.
[(그림6-24) 경 파능직]
원조직의 크기를 짝수로 하여 아래쪽 반을 정칙능직으로 기입하고 위쪽 반은 정칙능직의 끝이 중간에 오고 중간조직은 끝으로 가서 능선이 반대가 된다.
[(그림6-25) 위 파능직]
원조직의 크기를 짝수로 하여 한 의장지 안에 경 파능직과 위 파능직을 같이 기입한 것이다. 기입방법은 경 파능직을 먼저 기입하고 위 파능직을 기입한다.
[(그림6-26) 경위 파능직]
정칙능직을 원조직으로 하여 일정한 수를 단위로 순차적으로 파능직에서 바뀐 것과 같이 자리를 서로 바뀌는 것을 말한다. 파능직은 일부만 바뀌어 능선이 반대였으나 전능직은 단위별로 모두 바뀌어 능선은 원조직 능선과 반대가 된다
[(그림6-27) 전능직]

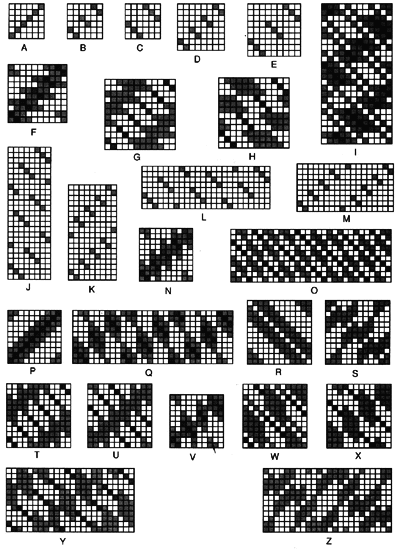

환 능직을 교환능직(交換綾織), 환치능직(換置綾織)이라고도 하며, 조직의 작성자가 경사는 경사끼리 위사는 위사끼리 임의 데로 자리를 바꾸는 것을 말한다.
[(그림6-28) 환능직]

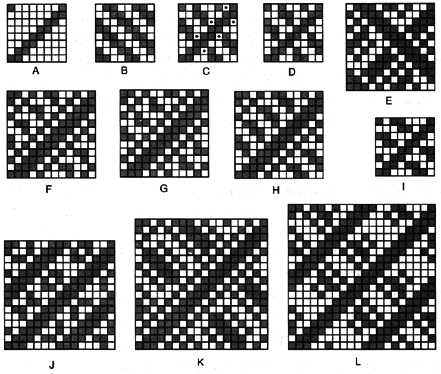

능선의 방향이 반대이고 원 조직의 크기가 동일한 두 원조직을 사용하여야 한다. 기입방법은 두 개의 정칙 능직중 주 능선으로 취급할 능직을 먼저 전부 기입한 뒤 2차 기입에 있어서 교차 능선은 이미 기입된 조직 점과 붙게 될 때 건너뛰고 붙지 않는 곳에서 기입을 계속한다. 조직 점 모서리에서 만나는 것은 기입한다.
[(그림6-29) 교차능직]

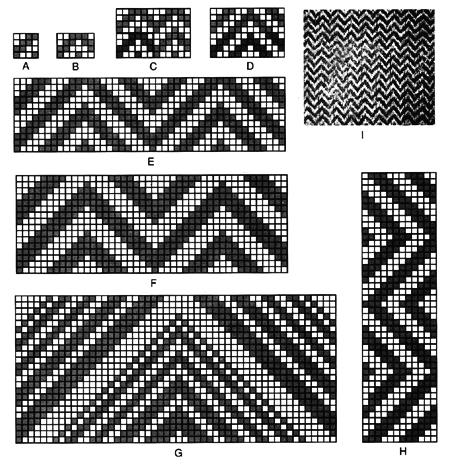

정칙능직을 원 조직으로 하여 어떠한 수를 놓은 뒤 방향을 바꾸어 능선이 산의 모양을 나타내게 한 조직이다. 원 조직의 기입은 경사의 변화는 경사의 방향으로, 위사의 변화는 위사의 방향으로 작성한다.
[(그림6-30) 산형능직]

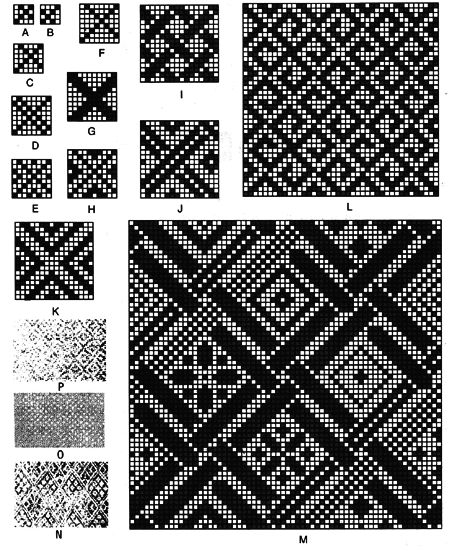

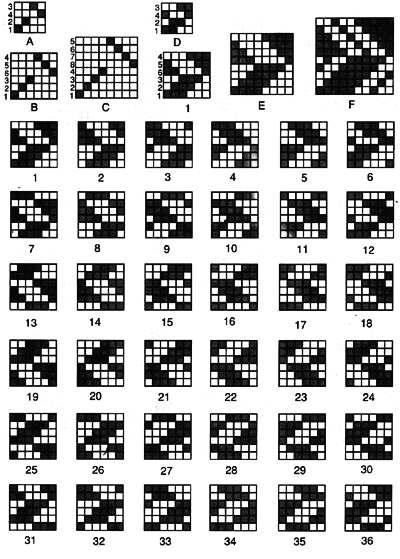

정칙능직을 원 조직으로 하여 원 조직의 능선중간에서 능선이 반대로 되게 조직 점을 기입하여 상하 좌우(上下左右)에 모(角)가 나타나도록 한 것이다. 작성 순서는 일 순환으로 하고자 하는 짝수에 정하여진 능선의 굵기를 기입한 다음 능선의 중간에서 필요한 굵기의 능선을 반대 방향으로 기입하여 능형을 만든다.
[(그림6-31) 능형능직]

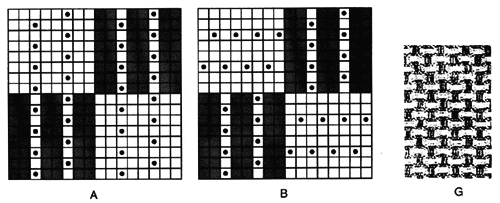

주야능직은 표면(表面)과 이면(裏面)조직을 종횡(縱橫) 양방향으로 조합시켜 경,위부점을 반대로 하여 그 경계를 명확하게 함으로써 두 부분의 조직차이에 따라 명암의 효과가 나타난다
[(그림6-32) 주야능직]

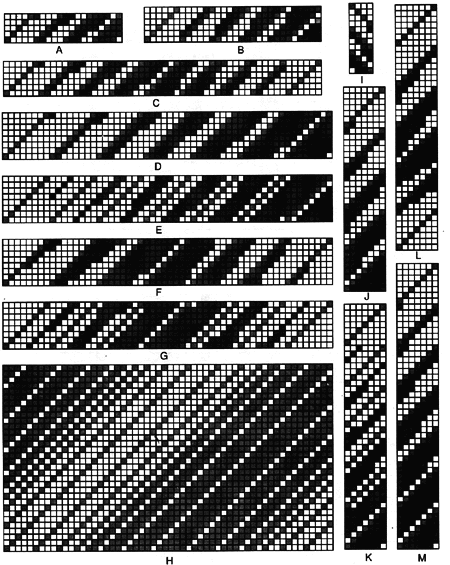

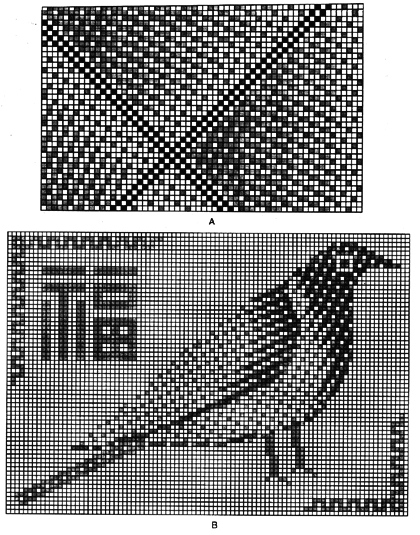

정칙능직을 원 조직으로 하여 능선이 넓어지든지 가늘어지든지, 짙고 엷게, 얕고 깊게 하여 조직을 입체적으로 나타낼 때 사용하는 조직이다. 무늬를 만드는 문직물(紋織物)에도 많이 쓰이고 단독으로는 많이 쓰이지 않는다. 일 완전조직의 크기는 일 완전조직 x (일 완전조직-1)이다.
[(그림6-33) 음영능직]
[(그림6-34) 응용 음영능직]
위부능직을 원조직으로 하여 급능직이나 완능직 또는 정칙능직을 주 능선으로 하여 위부점의 위치에 별도의 조직점을 무늬로 기입한 조직이다.
[(그림6-35) 장식능직]

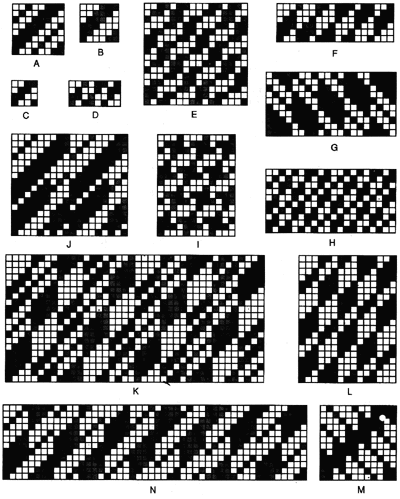

정칙능직 중 짝수의 능직을 원조직으로 하여 엮임의 무늬가 나타나게 만든 것이다. 엮인 선수가
두 줄씩 짝지어 있으면 2행 엮임능직이고 세 줄씩 짝지어 있으면 3행 엮임능직이라 한다.
일완전조직의 크기는 기입하고자 하는 정칙능직인 원조직 수에다 능선의 행수를 곱한수로 한다.

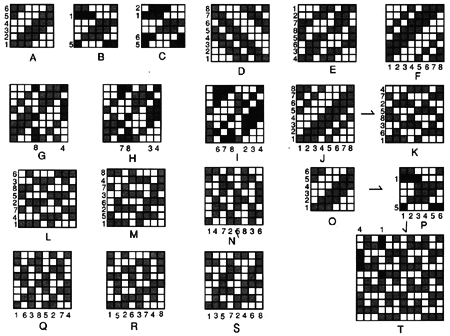

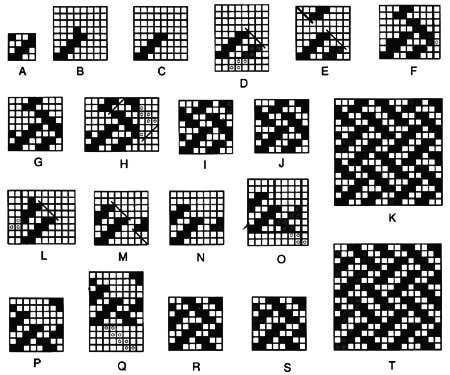

능선 기입방법은 왼쪽아래를 기점으로 정해진 능선의 길이를 기입한다. (그림6-36)은 엮임능직의
기본적 기초기입방법을 설명한 것인데 4매 양면 정칙능직인 A를 원조직으로 하였을 때 2행 엮임조직 능직의 일완전 크기는 4×2=8이 되고 한 번 기입하는 능선의 길이는 일완 전 크기의 반이므로
8÷2=4인데 B가 이것을 기입한 것이다. C는 다음 능선을 기입하기 위하여 조직점 표시를 바꾼 것이다.
C에서 다음 능선인 2행 능선을 아래쪽으로 나란히 위부점 2를 뛰어 놓고 기입하면 D와 같이되고
엷은 색은 일완전 안에 기입된 것이며 둁표는 일완전 밖에 기입된 것을 뜻한다. E는 둁표를 일완전
안으로 옮겨 기입한 것이며 F는 방향이 다른 2차선 기준이 일완전 크기의 중간 경사위치에서 이미
기입된 조직점 모서리에 이어 기입한 것이다. G는 일완전 안에 기입한 것이며 H는 2차선에서
2행선의 기입이며 I는 일완전 안으로 옮긴 것이다. J는 완성된 조직도이며 K는 이의 4완전 조직도이다.
조직도 작성에서 C의 능선 위쪽으로 기입하는 방법도 있는데 이것이 L이다. O는 2차선의 기준이
경사 중간부분에서 조직점의 모서리에 이어지도록 한 것은 F와 같으며 완성된 것은 S이며 T는 이의 4완전 의장도이다.

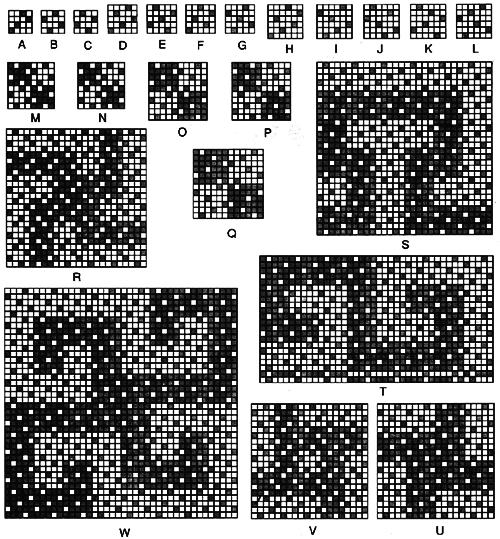

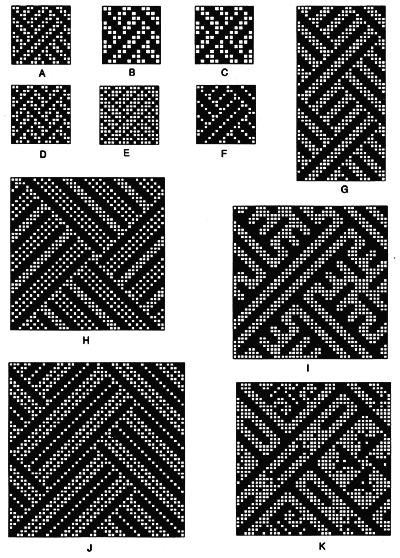

[(그림6-36) 엮임능직 작성법]

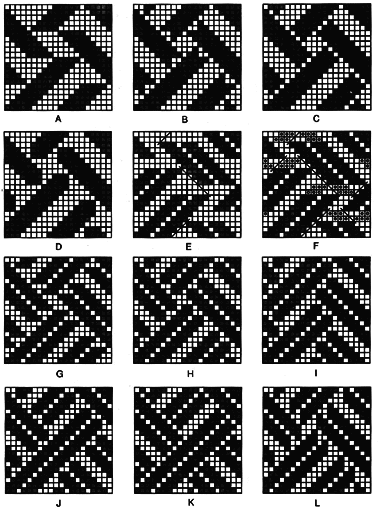

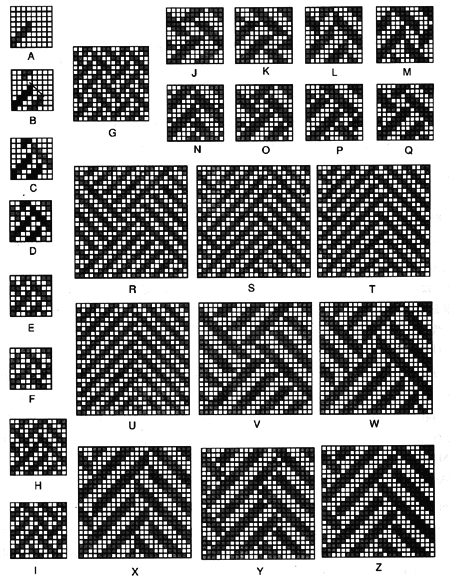

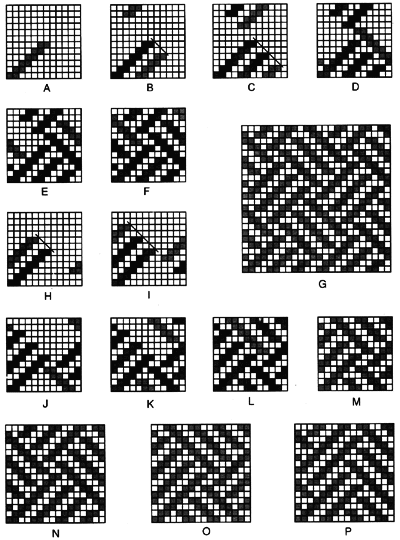

[(그림6-37) 보통 엮임능직]
[(그림6-38) 엮임능직의 종류]
[(그림6-39) 변화 엮임능직]
[(그림6-40) 엮임능직의 응용]

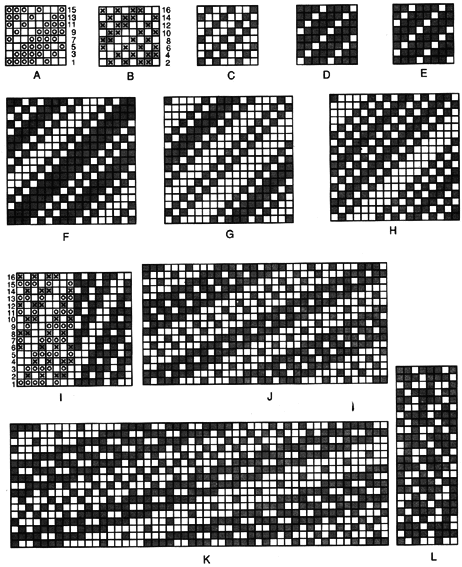

방향과 각도가 다른 3종류 이상의 독립된 능직을 교차능직의 기입방법으로 한 의장지에 기입하는 것이다. 사용되는 많은 조직 중 같은 방향의 같은 각도를 가진 조직이라도 연속사용이 아닐 때는 사용이 가능하다. 기입방법은 제1차로 기입되는 주 능선은 위부점이 많은 능직을 이용하여 기입하고 2차로 기입되는 다른 종류의 능직은 주 능선과 서로 닿게 되는 곳을 생략하고 기입한다. 모서리에서 만나는 것은 모두 기입한다. 3차선은 먼저 기입된 주 능선인 1차, 2차선이 닿는 곳엔 기입을 하지 않는다. 4차선 이하의 기입도 먼저 기입된 조직점과 옆이나 아래, 위로 달게 되는 곳의 기입을 생략한다. 모든 원조직은 최소공배수를 구하여 크기를 전부 동일하게 한다.

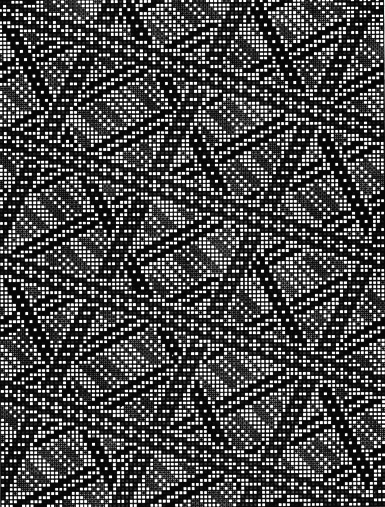

[(그림6-41) 혼합능직]
[(그림6-42) 응용 혼합능직]
변화 주자직은 정칙 주자직을 원 조직으로 하여 작성된 조직도로서 정칙 주자직을 변화시킨 조직이다.
1) 변칙 주자직(變則朱子織, Irregular satin)
변칙 주자직은 일 순환조직 내에서 동일한 비수로 균일하게 배치되어 주자선 이라는 방향 선이
나타나는 것을 방지하기 위하여 2개의 비수로 조직점을 불규칙적으로 작성, 주자선이 나타나지
않도록 하기 위한 것이며, 이것은 일 순환 조직이 반드시 짝수로 하여야 하고 위사 방향으로 기입하여 만든 조직이다. 공식은 a=n/2, b=a-1 (n : 일순환조직수, a,b : 비수)이다.
작성 방법으로는 일 순환조직의 n/2 만큼은 b를 비수로 하여 작성하며, n/2+1 지점은 a를 비수로 하여 반대 방향으로 작성하며 나머지 부분은 다시 b를 비수로 하여 a를 비수로 한 방향과 동일한 방향으로 작성하면 조직이 완성된다.

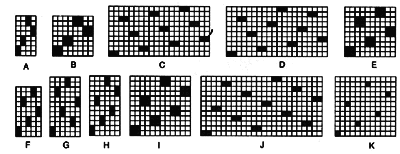

[(그림6-43) 변칙주자직]
확대 주자직은 정칙 주자직의 조직점을 경사방향이나 위사방향 또는 경,위사 양방향으로 확대시킨 것이다
[(그림6-44) 확대 주자직]

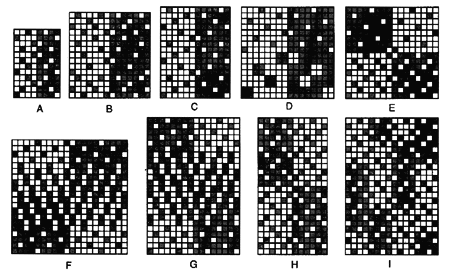

경 주자직과 위 주자직을 혼합하여 만든 조직으로 경,위 주자직의 경계가 뚜렷하게 나타나도록 해야 한다.
[(그림6-45) 주야주자직]
동일한 위 주자직에서 일 완전조직의 위치가 서로 다른 등가조직 두 개를 겹쳐 놓아 조직점이 서로 이어지게 하는 조직이다. 원 조직에는 정칙 주자직을 많이 사용하나 변칙주자직을 사용 할 때도 있는데 변칙 주자직을 사용 할 때는 조직점의 분포가 일정하지 않으므로 기입되지 않는 조직점이 없도록 주의하여야 한다.
[(그림6-46) 중 주자직]
조직점의 주위에 능형이 되게 조직점을 부가시키거나, 서로 닿게 하는 조직으로 일 순환조직의 크기는 3매이상으로 홀수로 성립되며 능형 크기의 수를 제곱하여 1을 더한 수가 된다.
[(그림6-47) 해면직]

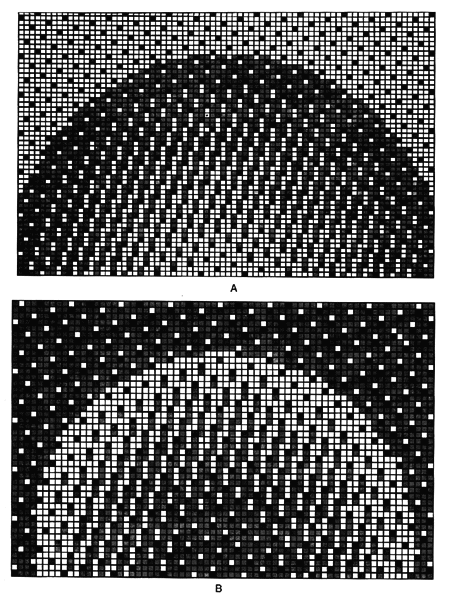

일 순환조직의 크기를 정한 다음 필요로 하는 원 조직의 위부주자직을 전부 기입하고 음영 능직과 같이 조직점을 순차적으로 증가시켜 경부조직이 되도록 작성하면 된다.
[(그림6-48) 음영 주자직(1)]
[(그림6-49) 음영 주자직(2)]
[(그림6-50) 음영 주자직(3)]
[(그림6-51) 음영 주자직(4)]
화강직은 위부주자중 정칙주자를 원조직으로 하고 변칙주자는 매수가 큰 것을 사용하였는데 중주자와 같은 방법으로 작성하나 조직점을 한번에 여러개 늘리어 어떠한 덩어리의 무늬가 만들어지는 것이다.
조직점의 거리가 멀면 멀수록 여러 가지 모양을 넣을수 있는 것이다. 원조직의 조직점 거리가 가까워 모양을 넣을수 없을 때는 기입이 가능하도록 경확대나 위확대 또는 경위확대 주자를 만들어 사용한다.
화강직의 원조직으로 사용하기 위하여 확대조직을 만들 때는 필요한 올수를 경사 또는 위사에
증가시키나 조직점의 수는 증가시키지 않는다. 이때 정하여진 조직점은 한 칸 건너 기입하든지 두 칸 건너 기입하여 조직점이 없는 곳이 있는 경사 또는 위사를 만들어 원조직으로 사용한다.

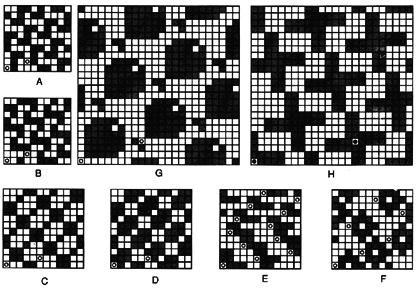

(그림6-51)의 A는 10매 3비 위주자를 원조직으로 하여 조직점을 4점씩 부가하여 양면조직을 만든
것이며, B는 A의 조직에서 부가점의 기입방법을 변경하여 A의 위부점 조직이 나타나도록 한 것이다.
C는 12매 5비 위주자를 원조직으로 하여 4점의 조직점을 부가한 것이다. D는 C의 원조직과 같은 것에 조직점 둘을 더 증가시켜 6점의 조직점을 부가시킨 것이다. E는 12매 변칙주자직을 원조직으로 하여 5점의 조직점을 부가한 것이며, 변칙주자직이 원조직이 될 때는 조직점 분포가 일정하지 않으므로 일정한 무늬로 나타나지 않는다. F는 6매 변칙주자직을 원조직으로 하여 경,위사 방향으로 증가시켜 능형의 무늬가 되도록 11점의 조직점을 부가한 조직도이다.
[(그림6-52) 화강직]
주자직의 일순환 단위를 변경시켜 작성하므로 일 완전이 기입되지 않는 것이 보통이며 종류가 다른 주자직을 혼용하기도 한다. 기입 방법은 위부주자직을 필요로 하는 단위까지 기입하고 대칭이 되도록 위부점의 위치에 조직점을 기입하여 중앙선을 중심으로 위부점과 조직점이 서로 같은 거리가 되도록 한다.
[(그림6-53) 철합 주자직]
